Монтаж, пусконаладка и техобслуживание вентиляторов промышленного типа
От того, насколько качественным является промышленный вентилятор, зависит работоспособность и эффективность вентиляционной системы. Вместе с тем очень важной при создании такой системы является работа, связанная с установкой, правильной пусконаладкой и своевременным техническим обслуживанием. Подробную информацию о способах установки вентиляторов и порядке выполнения определенных действий содержит нормативная документация, посвященная внутренним санитарно-техническим системам зданий. Также ее можно найти в пособии, описывающем производство и приемку работ при организации вентиляционных систем и систем кондиционирования воздуха. Кроме того, не лишними окажутся типовые технологические карты и инструкции компаний-производителей вентиляционного оборудования. Вопросы технического обслуживания подробно раскрыты в сервисных мануалах.

Данная статья будет посвящена лишь некоторым простым рекомендациям, которые могут помочь заказчику оградить себя от финансовых потерь. Также представленный материал содействует повышению безопасности и качеству работ, связанных с монтажом и техническим обслуживанием вентиляторов промышленного типа.

Перед установкой
Ситуация с вентиляторами промышленного типа обстоит таким образом, что заказанные устройства поступают на строительный объект не напрямую с производственного цеха. Зачастую вентиляторы некоторое время хранятся в складских помещениях, где также временно пребывают другие элементы системы вентиляции. Некоторые случаи предполагают более продолжительное хранение вентиляторов на складе по сравнению со гарантийным сроком производственного предприятия, обеспечивающего бесплатную замену устройств, имеющих производственный брак.
В связи с этим ответственному за прием продукции сотруднику необходимо во время получения оборудования проверить его на соответствие установленным требованиям. Также изделие должно быть проверено на предмет повреждения во время транспортировки.

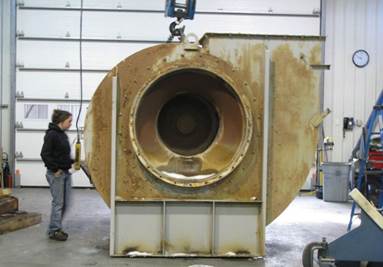

Перемещение радиального вентилятора при помощи крана-балки

Компания-производитель имеет право на поставку промышленных вентиляторов в различных вариантах. В качестве упаковки могут использоваться деревянные поддоны, деревянная обрешетка или коробка. Также можно встретить устройства, у которых отсутствует какая-либо упаковка. На наличие упаковочного материала влияют различные факторы, среди которых тип вентилятора и традиции предприятия-изготовителя. В большинстве случаев производитель использует упаковку, чтобы защитить оборудование, но никак не облегчить его подъем. По крайней мере, информация об использовании упаковки в качестве средства облегчения подъема указана в специальной документации.
Обычно промышленные вентиляторы поднимают и перемещают с помощью лебедок, автоматических погрузчиков вилочного типа или подъемных кранов (если вентилятор имеет крупные габариты). При эксплуатации подъемных устройств необходимо удостовериться, что они являются сертифицированными, то есть могут поднимать массу эквивалентную массе перемещаемого оборудования.
При складском хранении промышленных вентиляторов можно столкнуться с проблемой их повреждения. Источниками, которые приводят к выходу вентилятора из строя, могут быть посторонние предметы, дождевая вода, удары и т.д. По этой причине хранение вентиляторов должно выполняться в безопасном, чистом и сухом месте. Обязательным условием является и отсутствие вибраций. В случае невозможности соблюдения таких условий, до момента установки оборудование следует поместить в металлический контейнер. Причем к нагревателю предотвращения образования конденсата, предназначенному для защиты электродвигателя от воздействия частиц влаги, должна подаваться сетевая электроэнергия. При этом нужно учитывать, что не все вентиляторы оборудованы подобным нагревателем.

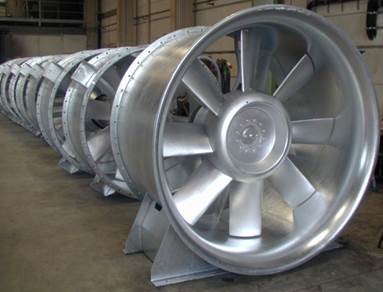

Хранение промышленных вентиляторов

Важность хранения вентиляторов промышленного типа в закрытых помещениях заключается еще и в том, что они являются потенциально травматическими для человека, несмотря на отсутствие подключенного источника электрической энергии. Все дело в том, что сильный ветер может начать вращать рабочее колесо, что и станет причиной телесного повреждения. Для того, чтобы исключить несанкционированный доступ к вращающейся части вентилятора, вокруг всей конструкции устройства необходимо организовать барьеры или защитные ограждения.
Отметим, что проведение регламентных операций на территории складского помещения должно осуществляться ежемесячно, с задействованием специалиста, который осведомлен о потенциальных рисках, возникающих во время работы с вентиляционным оборудованием. Подобные операции связаны с периодическим проворачиванием рабочего колеса, с целью недопущения потери эксплуатационных свойств смазочного материала и выхода из строя подшипников.

Установка механической составляющей
Перед установкой вентилятора промышленного назначения в помещении требуется выполнение соответствующих работ, которые проводятся при организации внутренних санитарно-технических систем зданий. Проектная документация предусматривает подготовку места, где будет размещаться вентилятор. Оно должно быть прочным, а также рассчитанным на массу основного и дополнительных устройств, которые планируется установить. Что касается поверхности, предназначенной для установки вентилятора, она должна иметь горизонтальную плоскость (с целью проверки ровности монтажной основы рекомендуется использовать строительный уровень).
Чтобы в будущем специалистам было удобно выполнять техническое обслуживание и проверку оборудования, пространство вокруг промышленного вентилятора должно быть максимально свободным.
До выполнения монтажных работ специалисты должны удостовериться в полной исправности вентилятора. Разбирая решетчатую тару или коробку, чтобы получить доступ к устройству, монтажникам необходимо обратить внимание на то, что острые кромки, заусенцы, скобы и проушины могут повредить их конечности или тело.

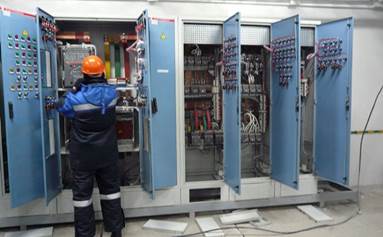

Электромонтаж промышленной вентиляции

Зачастую масса промышленного вентилятора является значительной – в пределах 100-10000 килограмм (на массу устройства влияет типоразмер и наличие вспомогательного оборудования). При этом встречаются экземпляры, масса которых превышает 10 тонн. Нужно знать, что вентилятор может отличаться неустойчивостью по причине смещенного центра тяжести блока. В связи с этим подача вентилятора к установочному месту должна быть медленной и осторожной, с целью исключения возможных повреждений. Пространство, над которым устанавливается вентилятор, должно быть освобождено от присутствия людей.
Во время соединения вентилятора с системой воздуховодов монтажный персонал может столкнуться с опасностью острых кромок воздуховодов, которые располагаются рядом с устанавливаемым оборудованием. Здесь также требуется соблюдение особенной осторожности.
Можно встретить случаи, когда проект предусматривает установку вентилятора на вибрационные изоляторы, способствующие уменьшению вибрационной нагрузки на элементы фундамента и различные конструкции строительного объекта. Монтажникам нужно удостовериться, что конструкция виброизоляторов соответствует массе вентилятора. Также возможно использование гибких вставок и тоннелей для прокладки кабеля для монтажа вентилятора (в том случае, если вибрационные изоляторы являются сборными).

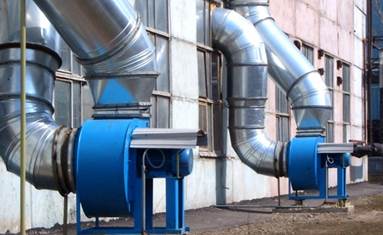

Установка вентиляторов на виброопоры и подключение воздуховода с помощью гибкой вставки

Использование вибрационных изоляторов и гибких вставок недопустимо с целью выравнивания фиксирующих точек. Особенно это касается ситуаций с значительным расхождением. Если сочленение компонентов осуществляется с затруднениями, в таком случае требуется определение причины расхождений с последующим ее устранением. Для затягивания крепежных элементов используется динамометрический ключ, размер которого указан производителем.
В случае наличия в электродвигателе вентилятора дренажных отверстий в области задней крышки и клеммной коробки, процесс установки устройства должен завершиться установкой таких отверстий в самом низу. Во время слива конденсата необходимо вынуть пробки дренажных отверстий. Такая операция проводится при ожидании сильной конденсации в результате резкого колебания рабочего температурного режима или при техническом обслуживании оборудования.

Монтаж электрических компонентов
После того, как вентилятор окажется в предусмотренном проектом положении, необходимо подготовить к установке электрические соединения. Зачастую вместе с промышленными вентиляторами поставляется клеммная коробка, размещенная на корпусе электродвигателя или вентиляторном кожухе. Кабели электропитания должны вводиться в клеммную коробку квалифицированным электриком, который соблюдает все рекомендации компании-изготовителя устройства.
При выполнении электромонтажных работ электропитание должно быть отключено. Также необходимо обеспечить неподвижность рабочего колеса вентилятора.
Стена вентиляторной камеры или опорный столб, рядом с которым находится вентилятор, должны быть оборудованы разъединительным выключателем. Последний следует заблокировать, активировав режим «выключено». Помимо этого, доступное для человека место рядом с вентилятором нужно оснастить пусковой кнопкой. Два выключателя позволят сделать работу вентилятора безопасной. Также это дает возможность надежно отсоединить устройство от источника электроэнергии во время работ, связанных с техническим обслуживанием.

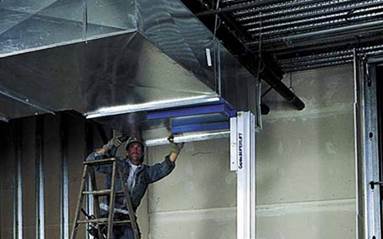

Соединение промышленного вентилятора с воздуховодом

Соединительные кабели должны быть достаточной длины, с целью обеспечения возможности незначительных сдвигов вентилятора, установленного на вибрационных изоляторах.
Что касается предохранителей вентиляторной цепи регулирования, их необходимо подбирать в соответствии с пусковым током вентилятора. Информацию о пусковом токе содержит паспортный щиток электродвигателя. Вместе с тем функция предохранителей заключается в защите устройства от короткого замыкания или резкого увеличения напряжения, поэтому их не следует рассматривать как защиту от перегрузок. Для обеспечения полной защиты электродвигателя панель пускателя должна быть оснащена устройством, защищающим от перегрузок.
Для защиты электрического силового агрегата от перегрева можно использовать термостаты или термисторы.
Подсоединение термостатов осуществляется последовательно с обмоткой электромотора вентилятора. Их размыкание происходит в том случае, если достигается определенная температура. Во время перегрева прерывается цепь обмотки и происходит остановка вентилятора. Охлаждение вентилятора сопровождается его автоматическим перезапуском или ручным перезапуском (ручным сбросом). На изменение резистивного сопротивления термисторов влияет температурный режим. Термисторы должны быть соединены с пусковым контактором электрического мотора посредством соответствующего реле или магнитного пускателя.

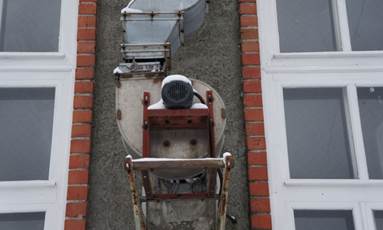

Установка радиального промышленного вентилятора на стене требует применения вышки и автокрана

Подключение других датчиков контроля (в случае их установки) осуществляется таким образом, чтобы была возможность автоматического выключения вентилятора при отказе (к примеру, в случае обрыва ремней привода) или сигнализации о факте отказа. В случае автоматического отключения вентилятора после сигнала контрольного датчика должно происходить выключение электрической схемы с отклонением возможности автоматического сброса.
Соединение клеммной коробки вентилятора с нагревателями предотвращения конденсации и внешним источником электропитания (с целью автоматического включения при выключенном электродвигателе) выполняется с той целью, что работающий вентилятор не нуждается в конденсационной защите.

Работы, связанные с испытанием и пусконаладкой
Целью проведения индивидуальных испытаний (обкатки) вентилятора промышленного типа является проверка функционирования электрического мотора и исправности вращающихся элементов устройства. Обычно процедура обкатки выполняется сразу же после того, как завершится установка вентилятора и к нему будут подключены воздуховоды. Если оборудование является крупногабаритным и устанавливается в неудобных местах (крыши или подвальные помещения), в таких случаях требуется обкатка до того момента, как оборудование будет подано к монтажной зоне. Для операций с обкаткой могут использоваться производственные базы или строительных объекты. Если при работе вентилятора обнаружены дефекты, устройство отправляется в сервисный пункт.
До начала обкатки требуется заглушка 75 процентов области всасывающего отверстия вентилятора. При проведении испытаний должна быть подключена сеть или создано искусственное сопротивление. В противном случае возникает риск поломки устройства.

Техническое обслуживание промышленной вентиляции

До первого запуска вентилятора следует быть уверенным в том, что устройство правильно установлено, а условия эксплуатации электромотора (информацию об этом содержит его паспортный щиток) совпадают с параметрами электросети. Требуется проверка надежности крепления всех элементов и крепежных приспособлений, монтажа защитных ограждений, отсутствия незакрепленных посторонних предметов рядом с вентилятором.
Включение устройства должно сопровождаться проверкой плавности и стабильности хода, а также отсутствия вибраций. Сила потребляемого тока должна соответствовать указанному на паспортном щитке значению.
Трехфазные электродвигатели проверяются таким образом, чтобы вращение рабочего колеса вентилятора выполнялось в правильном направлении. В случае неправильного направления вращения требуется смена мест крепления узлов подведения двух фаз питания в клеммной коробке электромотора. В случае обнаружения неправильного направления вращения однофазного вентилятора (если электромонтаж выполнен правильно) требуется смена мест крепления концов обмоток в клеммной коробке.

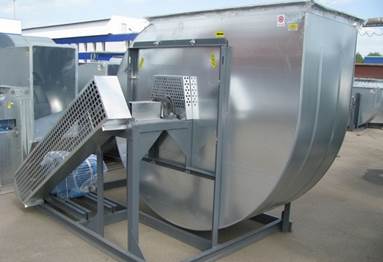

Пусконаладка промышленного вентилятора
Во время регулирования проектных расходов воздушной массы в вентиляционной системе требуется выполнение испытаний вентиляторов в условиях их сетевой работы и проверка реальных технических параметров (расхода воздуха, полного давления, частоты вращения, потребляемой мощности) на предмет соответствия данным в паспорте.
Электродвигатели, имеющие ременной привод, по истечению стартовой двухчасовой работы проверяются на степень натяжения ремней привода. После этого подобные процедуры необходимо выполнять в соответствии с рекомендациями предприятия-изготовителя вентилятора.

Техническое обслуживание
Для технического обслуживания вентиляторов промышленного типа должен быть задействован опытный квалифицированный персонал, использующий соответствующие инструменты и оборудование. Изначальной задачей специалистов является составление графика выполнения работ по регулярному техническому обслуживанию (учитывая рекомендации компании-изготовителя) и ведение журнала.
Если оборудование установлено в тех местах, где наблюдается особо загрязненные условия эксплуатации, периодичность осуществления сервисных работ следует уменьшить. Большинство случаев предполагает очистку внутренних и внешних поверхностей вентилятора при помощи воды, в которой не содержатся абразивные примеси. Вместе с тем зоны, где размещаются пробки дренажных отверстий, должны быть недоступны для попадания воды.
Все фиксирующие элементы вентилятора должны быть надежно закреплены. Что касается всех блокировочных устройств, вскрытых или поврежденных во время проведения работ по техническому обслуживанию, их необходимо заменить на новые.
Регулярной проверки требуют подшипники электромотора. Устройства продолжительной смазки, которыми оборудуются подобные подшипники, должны пополняться консистентной смазкой. Делается это на основании инструкций, приведенных в паспорте вентилятора или электромотора. Обязательным является использование соответствующего типа консистентной смазки. Удаление воды и грязи из области подачи консистентной смазки, а также прочищение шприца для ее ввода являются обязательными операциями.
По завершению работ сервисного обслуживания требуется проверка отсутствия незакрепленных посторонних предметов рядом с вентилятором, снятия приспособлений для фиксации лопастей, исключающих их вращение в результате действия ветровых сил или естественной тяговой силы в системе вентиляции. Кроме того, необходимо удостовериться в надежном креплении вентилятора на фундаментальной основе.
В случае функционирования вентилятора с интервалом раз в месяц, до его включения рекомендуется измерение сопротивления обмоток электромотора относительно земли. Если данный показатель равен меньше 10 МОм, электромотор необходимо подвергнуть просушиванию под теплым воздухом.
